    你了解钻孔的相关知识吗?

    2023.10.30

          孔是箱体、支架、套筒、环、盘类零件上的重要表面,也是机械加工中经常遇到的表面。在加工精度和表面粗糙度要求相同的情况下,加工孔比加工外圆面困难,生产率低,成本高。造成此类现象包含以下几种因素孔加工所用刀具的尺寸受被加工孔尺寸的限制,刚性差,容易产生弯曲变形和振动;用定尺寸刀具加工孔时,孔加工的尺寸往往直接取决于刀具的相应尺寸,刀具的制造误差和磨损将直接影响孔的加工精度;加工孔时,切削区在工件内部,排屑及散热条件差,加工精度和表面质量都不易控制。

        在机械加工中,孔的加工方法有钻孔、扩孔、铰孔、镗孔、拉孔、磨孔、孔的光整加工等。今天就为大家介绍钻孔的相关知识供大家参考。

         钻孔是在实心材料上加工孔的第一道工序,钻孔直径一般小于80mm 。

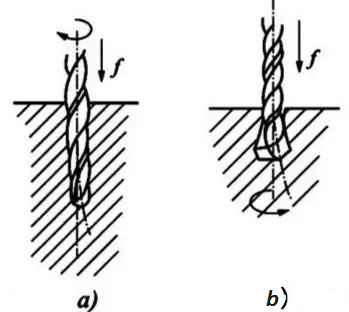

         一,钻孔主要包括两种加工方式

         a)钻头旋转         b)工件旋转



        二,常用的钻孔刀具有:麻花钻、中心钻、深孔钻等,其中最常用的是麻花钻,其直径规格为φ 0.1~80mm。标准麻花钻的结构,其柄部是钻头的夹持部分,并用来传递扭矩;钻头柄部有直柄与锥柄两种,前者用于小直径钻头,后者用于大直径钻头。

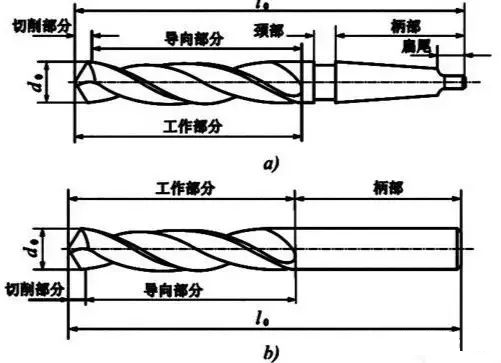

         三,标准麻花钻的结构

         a)锥柄         b)直柄


         由于构造上的限制,钻头的弯曲刚度和扭转刚度均较低,加之定心性不好,钻孔加工的精度较低,一般只能达到IT13~IT11;表面粗糙度也较大,Ra一般为50~12.5μm;但钻孔的金属切除率大,切削效率高。

         钻孔主要用于加工质量要求不高的孔,例如螺栓孔、螺纹底孔、油孔等。对于加工精度和表面质量要求较高的孔,则应在后续加工中通过扩孔、铰孔、镗孔或磨孔来达到。

        上述两种钻孔方式产生的误差是不相同的,在钻头旋转的钻孔方式中,由于切削刃不对称和钻头刚性不足而使钻头引偏时,被加工孔的中心线会发生偏斜或不直,但孔径基本不变;而在工件旋转的钻孔方式中则相反,钻头引偏会引起孔径变化,而孔中心线仍然是直的。
