接上一篇介绍有关国外机械零件加工图纸的视角常识，这次来介绍一下国外机械图样标准简介。

4.1 美国标准(ANSI)

美国只规定用第三角画法(偶而在建筑图及结构图上也用第一角投影，但必须指明)。

视图布置形式有两种，第一种与ISO国际标准相同。第二种如下图。

美国标准中尺寸标注法：美国图样中的尺寸很少以mm为单位，一般采用英寸（1英寸=25.4mm），原来采用分数形式表示多少英寸，如9/16英寸等，1966年以后改为十进制，写成小数形式。数值小于1时小数点前不写0，数字推荐水平书写。公差尺寸的上、下偏差，要注意与基本尺寸保持相同的小数位数，尺寸在6英尺以上应注出英尺英寸符号，如“12′7″。

(1)直径、半径、球形代号

①视图明确反映为圆形时，不注直径代号DIA（diameter）或D，如图1；只有一个非圆视图时，尺寸数字后加注直径代号DIA或D，如图2。

②半径尺寸数字后不加注半径代号R（radius），当半径尺寸标注在不反映半径和圆弧实形的视图中，要求半径尺寸数字后加注代号TRUER （TRUE RADIUS）（真实的R）。球形代号在尺寸数字后加注代号SPHER DIA（球直径）或SPHERR（SPHER RADIUS）（球半径）。

（2）弦长（CHORD）、弧长（ARC）注法如图所示。

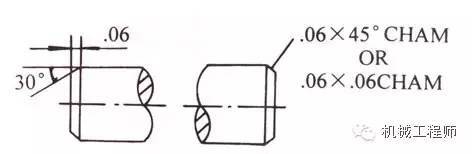

（3）倒角CHAM（CHAMBER）如图所示。

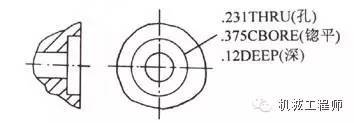

（4）沉孔如图。

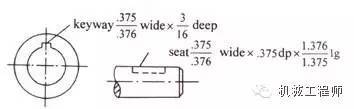

（5）键槽如图。

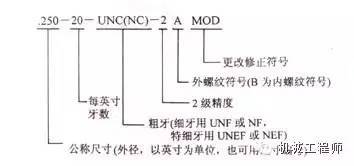

(6)螺纹标记如图。

4.2 日本标准(JIS)

图样表示方法与美国接近，一般使用第三角投影画法，原则上同一张图纸不得混用第一角、第三角画法，必要时两种画法可局部地混合使用，但必须用箭头示出另一种画法的投影方向。

日本标准中尺寸标注法：

（1）直径、半径、正方形、球形代号

图中有直径、半径、正方形或球面直径、半径时，在尺寸数字前加注“φ”、“R”、“□”，当图形明确时，可省去φ、R、□。

（2）倒角

一般与我国相同，对45°倒角,可用字母“C”表示，如图16所示，C2相当于2×45°,C3相当于3×45°。

图16

（3）板厚未画出时，可加注字母“t”，如图16中的t10，相当于我国的δ=10。

（4）用“P”表示铆钉孔间距，如：P=100，P=98（表示孔间距为100或98）。

（5）孔的尺寸数字后可表示其它内容

①盲孔，如图17。关于加工方法的说明通常标注在尺寸数字之后，如深サ（表示深度）、キソ（表示钻孔）等。

②螺纹画法与我国相近。

4.3 英国标准（BS）

视图表达方法与ISO国际标准基本相同，尺寸标注方法与我国国标（GB）基本相同，单位也是mm，在尺寸引出线与轮廓间留有间隙（1mm左右）。剖视图中，有的画出剖面线，有的不画剖面线。

4.4 法国标准（NF）

视图表达方法与ISO国际标准基本相同，尺寸标注与我国尺寸标注基本相同。

4.5 德国（主要指原联邦德国）标准（DIN）

视图表示方法与ISO国际标准基本相同，投影为圆的视图中尺寸线只有一个箭头，尺寸后加注Φ；有两个箭头的不注“Φ”。其它尺寸注法都能看懂。

4.6 俄罗斯等独联体国家标准（ГОСТ）

视图表达、尺寸标注与我国基本相同。

其它如：加拿大标准（CSA）、波兰标准（PN）与ISO国标标准也大同小异。
