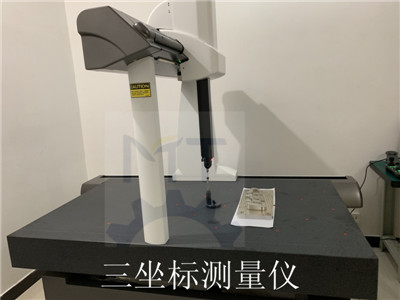

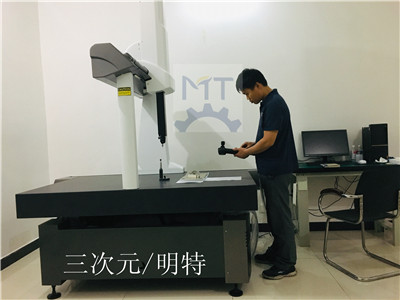

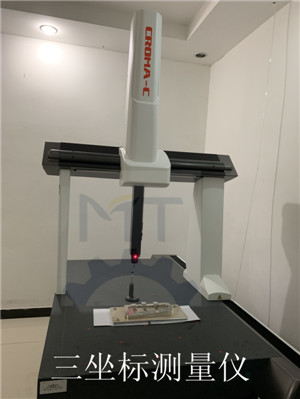

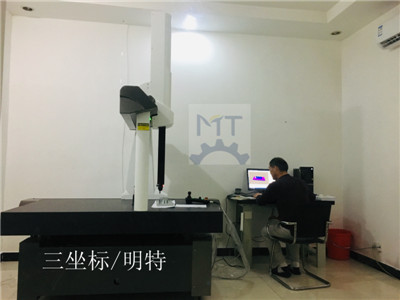

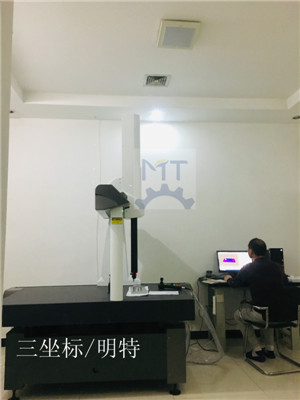

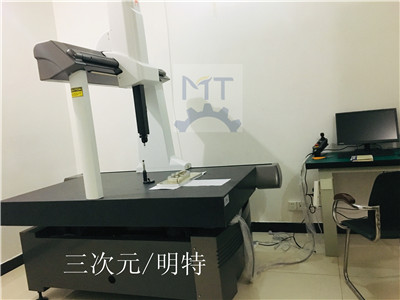

    三坐标,又称为三次元、三坐标测量机、三坐标测量仪。英文Coordinate Measuring Machine,缩写CMM,它是指在三维可测的空间范围内,能够根据测头系统返回的点数据,通过三坐标的软件系统计算各类几何形状、尺寸等测量能力的仪器。

      三坐标的基本原理是将被测零件放入它允许的测量空间范围内,精确地测出被测零件表面的点在空间三个坐标位置的数值,将这些点的坐标数值经过计算机处理,拟合形成测量元素,如圆、球、圆柱、圆锥、曲面等,经过数学计算的方法得出其形状、位置公差及其他几何量数据。

    三次元主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量,还可用于电子、五金、塑胶等行业中,可以对工件的尺寸、形状和形位公差进行精密检测,从而完成零件检测、外形测量、过程控制等任务。

    在现代制造业中,高精度的综合测量机越来越多的应用于生产过程中,使产品质量的目标和关键渐渐由最终检验转化为对制造流程进行控制,通过信息反馈对加工设备的参数进行及时的调整,从而保证产品质量和稳定生产过程,提高生产效率。

    制造业中的质量目标在于将零件的生产与设计要求保持一致。但是,保持生产过程的一致性要求对制造流程进行控制。建立和保持制造流程一致性最为有效的方法是准确地测量工件尺寸,获得尺寸信息后,分析和反馈数据到生产过程中,使之成为持续提高产品质量的有效工具。

    三坐标是测量和获得尺寸数据的最有效的方法之一,因为它可以代替多种表面测量工具及昂贵的组合量规,并把复杂的测量任务所需时间从小时减到分钟,并快速准确地评价尺寸数据,为操作者提供关于生产过程状况的有用信息。
